詳細說明：

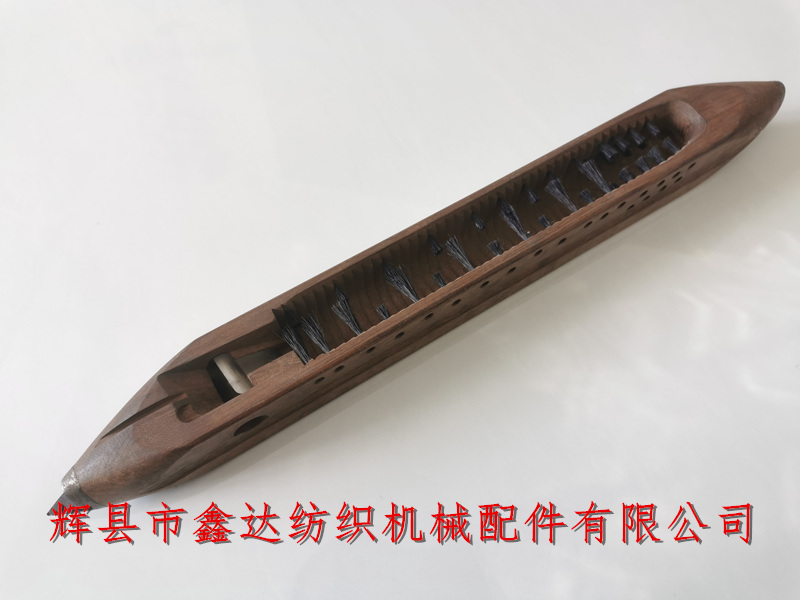

輝縣市鑫達紡織機械配件有限公司提供重型織機木梭造紙毛毯梭子552*53.5*56.7mm，重型梭子的梭尖是橢圓切塊狀，底部長度38.5mm，寬度25.4mm，切塊長度是19mm，深度22mm。梭子內腔寬度是38mm，有效長度是296mm，深度是46mm，木梭的梭腔總長度是365mm。

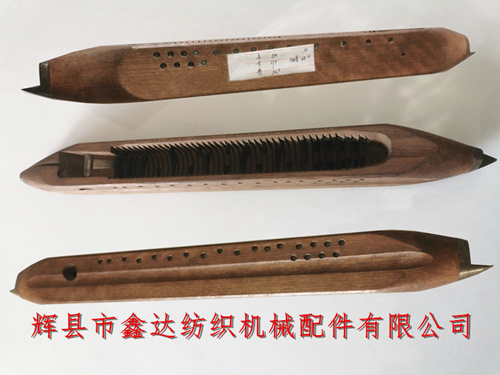

上圖是梭子的整體照片，左下位置的梭體上平面有切槽：長度51mm，寬度是4mm，深度是6.8mm（距離梭子的上平面）。梭體后部的兩側各有兩排四梭毛，梭體側面的分別有序地排列了13個梭毛(外圈直徑6mm，內直徑是3mm），依次長、短交替分布。
重型木梭的前部裝有一個五金的彈簧片（俗稱大飛機，梭體內斜坡狀卡槽位置的內寬是13mm），用于給緯紗持續提供阻力，側面出紗孔（錐形孔）沒有安裝瓷眼，內孔直徑約20.4mm（外側）和14.4mm（內側）。梭子總長度是552mm，梭底的外寬是53.5mm，上部的外寬是53mm，總高度是56.7mm，梭子的兩個側面與梭底夾角是直角，其重心角度是依靠偏心梭頭設計實現（梭頭偏向出紗側）。

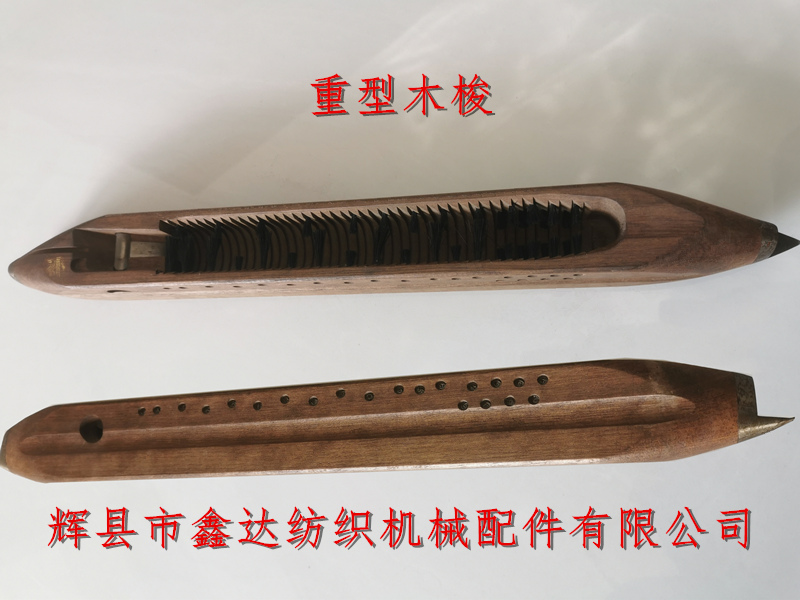

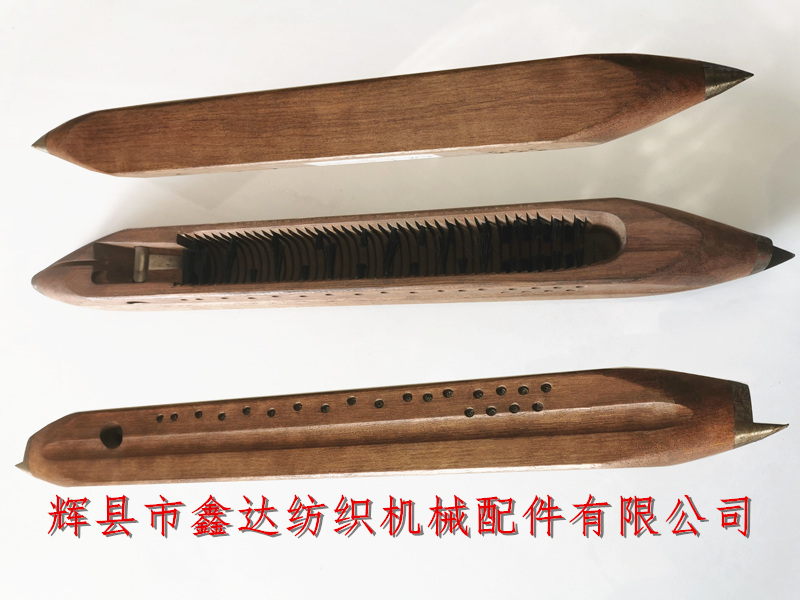

上圖中的視圖角度依次是：梭底、正面和側面。梭子內腔的搓衣板刻痕槽間距是7mm，齒深3mm。單個梭子的重量是834克。如需采購紡織木梭,造紙毛毯,梭子,織機梭子,重型梭等紡織木質配件產品，或者了解此款木梭的詳細參數、尺寸，請與我公司的楊先生聯系咨詢。
